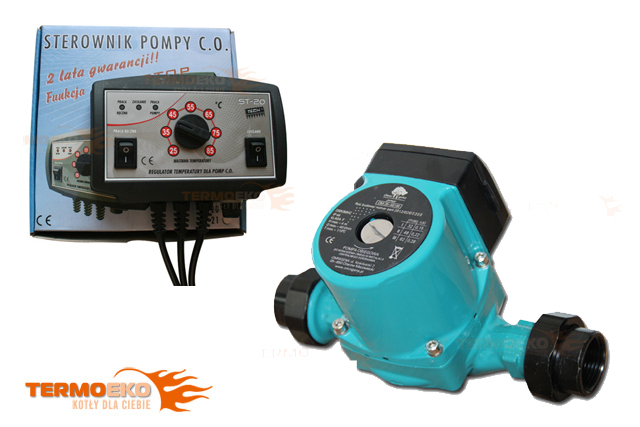

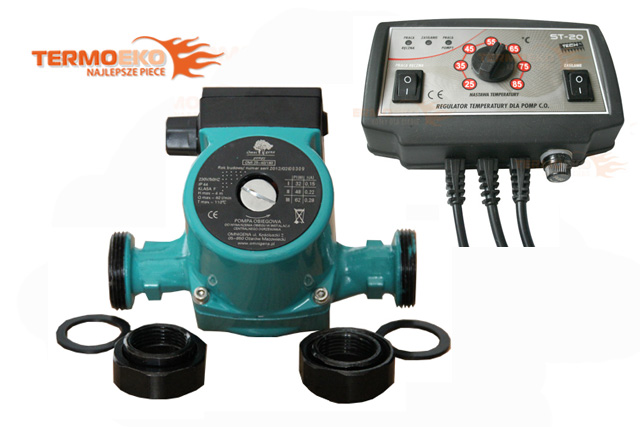

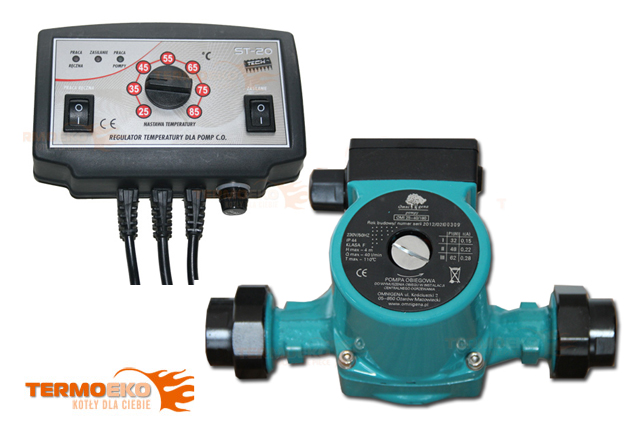

ZESTAW STEROWNIK DO POMPY OBIEGOWEJ KOTŁA ST 20 TECH + POMPA OMIS 25-40/180

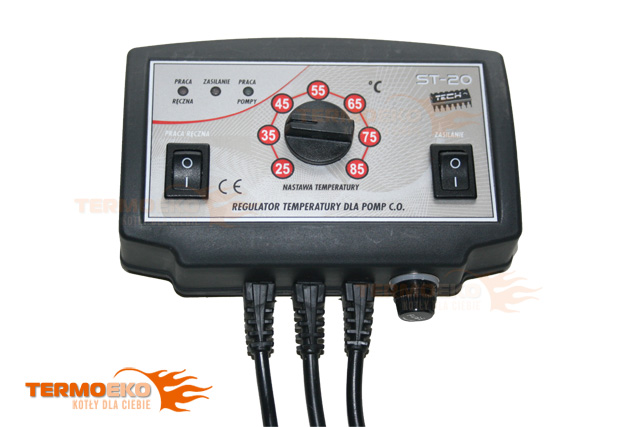

STEROWNIK ST-20 TECH przeznaczony jest do sterowania pompą obiegu wody centralnego ogrzewania.


ZASADA DZIAŁANIA:

• Załączanie pompy (jeżeli temperatura przekroczy żądaną wartość)
• Wyłączanie pompy (jeśli piec wychłodzi się, na skutek wygaśnięcia)


DLACZEGO OSZCZĘDZASZ ?



WŁAŚCIWOŚCI STEROWNIKA ST 20 TECH:

• Sterowanie pompą obiegową C.O.
• Prosty i przejrzysty sposób obsługi
• Urządzenie pracuje pod napięciem 230 V

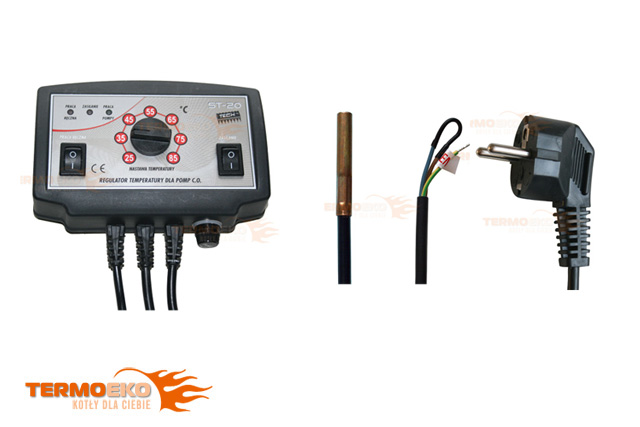

WYPOSAŻENIE STEROWNIKA:

• przewód zasilania
• czujnik temperatury
• przewód pompy

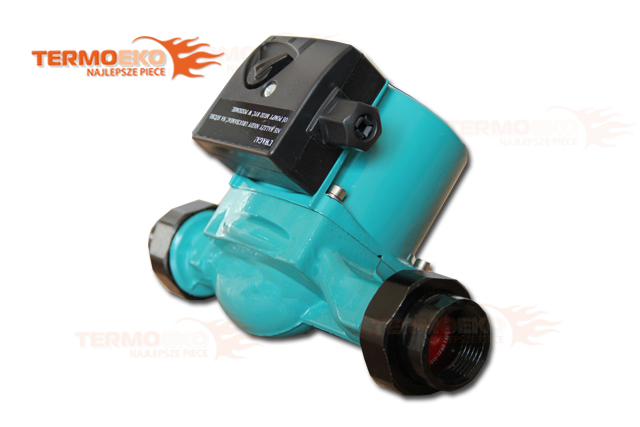

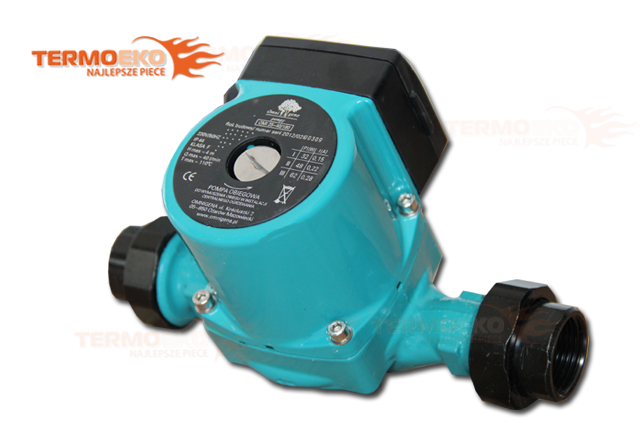

POMPA OBIEGOWA DO CO I UKŁADÓW SOLARNYCH OMNIGENA OMI SOLAR 25-40/180 przeznaczona jest do cyrkulacji wody w grzewczych systemach słonecznych jak również jako akcesoria zamienne do układów w małych i średnich obiegach centralnego ogrzewania w budownictwie jednorodzinnym. Pompy OMI SOLAR zostały zaprojektowane w oparciu o sprawdzoną technologię pompy serii OMI. Pompy OMI SOLAR mogą pracować w obiegach wodnych lub obiegach zawierających wodę z glikolem w stosunku 50/50. do wymuszania obiegu w małych i średnich obiegach centralnego ogrzewania w budownictwie jednorodzinnym. Pompy OMI mogą pracować w tylko w obiegach wodnych..

Dzięki zastosowaniu pompy obiegowej OMIS koszty ogrzewania w Twoim domu zmniejszają się, przez mały pobór prądu !


ZALETY  POMPY OMIS 25-40/180  :

• bezawaryjna
• niska cena
• energooszczędna (niski pobór prądu)
• cicha praca (pompa bezdławicowa)
• standardowe wymiary montażowe (wymienialność pompy innych producentów) np. zamiennik  pomp : Grundfos UPS 25-40 oraz 25POR 40 Leszno
• regulowana prędkość obrotowa (trzy zakresy)
• sprawdzone i trwałe materiały konstrukcyjne

DANE TECHNICZNE :

• wysokość podnoszenia : 4 m
• zakres pracy od 5 °C do 110 °C
• regulowana prędkość obrotowa (trzy zakresy)
• klasa izolacji uzwojenia F
• średnica króćca przyłączeniowego : 25 mm
• długość korpusu : 180 mm
• Max.temperatura 110°C
• Max. ciśnienie 10 bar
• Napięcie/częstotliwość 230V/50 Hz
• In I 0,15 A, II 0,22 A, III 0,28 A
• P1 32 W, 48 W, 62 W


UWAGA:
Niedozwolone jest stosowanie pomp OMIS w obiegach wodnych lub obiegach zawierających wodę z glikolem, w których mogą występować zanieczyszczenia stałe ( np. kawałek rdzy, kamienia kotłowego).

Przed pompą zawsze powinien być zainstalowany filtr osadnikowy chroniący urządzenie przed ewentualnym zanieczyszczeniem. Temperatura wody w obiegu nie może przekraczać 110 ˚C i nie może być niższa niż 5 ˚C.

UWAGA: Jeżeli pompa OMIS ma być zamontowana w systemie solarnym należy skontaktować się z producentem systemu solarnego w celu ustalenia dokładnej instrukcji montażu i eksploatacji pompy.

Jeśli pompa OMIS zostanie użyta jako element zamienny w instalacji C.O. należy postępować zgodnie z poniższą instrukcją.

Pompa obiegowa do cyrkulacji czynnika w grzewczych systemach słonecznych OMI SOLAR nie jest przystosowana do pompowania substancji żrących, substancji łatwopalnych i wybuchowych, słonej wody, wody zawierającej nadmierną ilość składników mineralnych powodujących odkładanie się kamienia na elementach hydraulicznych pompy, produktów ropopochodnych i żywnościowych.

UWAGA! POMPA NIE MOŻE NAWET PRZEZ KILKA SEKUND PRACOWAĆ NA SUCHO BEZ WODY!


MONTAŻ POMPY W PRZYPADKU ZASTOSOWANIA JAKO AKCESORIA ZAMIENNE DO UKŁADÓW C.O.:

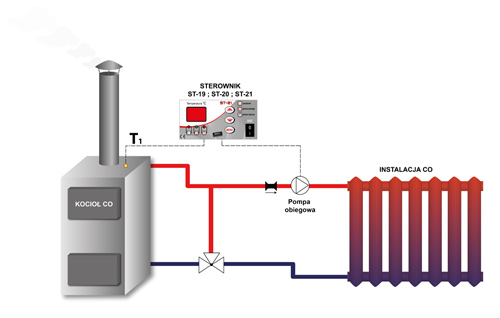

 Zalecane jest montowanie pomp na rurociągu powrotnym tzn. przed piecem. Bezpośrednio przed pompą i za pompą powinny być zainstalowane zawory kulowe umożliwiające ewentualny demontaż pompy i jej konserwację bez opróżniania układu grzewczego z wody.

Pompa musi być zamontowana tak aby:

• wymagany przepływ wody był zgodny ze strzałką pokazaną na korpusie pompy
• oś pompy musi być zamontowany zawsze w pozycji poziomej. Ustawienie osi pompy w innym położeniu doprowadzi do przedwczesnego zużycia łożysk i zablokowania pompy
• puszka zasilająca nie może być umieszczona  pod pompą, ewentualna skroplona woda z obudowy silnika może zalać połączenia elektryczne co doprowadzi do awarii
• pomieszczenie, w którym będzie zamontowana pompa nie może być wilgotne
• do pompy był łatwy dostęp w celu jej konserwacji i odpowietrzenia


OBSŁUGA POMPY:

 Urządzenie wymaga kontroli tylko w czasie pierwszego uruchomienia lub po dłuższym postoju ( np. przed sezonem grzewczym). Po dłuższym postoju lub przy pierwszym uruchomieniu należy sprawdzić czy wałek silnika nie jest zablokowany.

Należy to zrobić w następujący sposób: odkręcić śrubę odpowietrzającą. W powstałym otworze będzie widoczny koniec wałka z poprzecznym nacięciem. Przy użyciu płaskiego śrubokręta należy wałek przekręcić zgodnie z kierunkiem pokazanym na obudowie pompy. Po przeprowadzeniu tych czynności należy skręcić śrubę odpowietrzającą i uruchomić pompę na najwyższym biegu.
